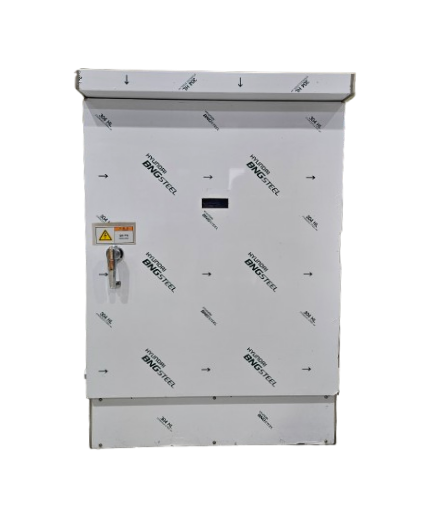

MS-SJB-16-N 태양광 접속반
개요
MS-SJB-16-N은 정격전압 830V DC의 인버터 접속을 위한 (주)미소전기의 주력 태양광 접속반입니다. 태양광 모듈에서 발생한 DC 전류를 안전하게 집합·분배하여 인버터로 전달하는 장비로, 과전압 보호(SPD)와 차단기 보호, 접지 단자 등을 통해 안전성과 신뢰성을 확보합니다. 실사용 환경과 유지보수를 고려한 구성으로 태양광 발전 시스템의 효율과 안정 운전을 지원합니다.
시장
태양광 발전소, 공공·산업용 PV 설비의 스트링 집합(Combiner) 용도. 옥외 설치 적용, 내후성 확보.
기능/호환
최대 16 스트링 지원, SPD(서지보호장치)·차단기·접지단자 일체 구성, 모듈식 배선, 유지보수 편의 구조.
주요 기능
• KS C 8567:2024 기준 형식시험(Type Test) 통과 · KS 인증제품 · 스트링별 과전류/과전압 보호 · 방수/방진 구조(IP54) · 옥외 설치 적합(도장·외판 두께 강화)
제품 규격
정격전압
830 V DC
상용주파내전압(1분간)
2.5 kV
정격사용전압
830 V
정격전류(주회로, 40℃)
318.4 A
보호등급
IP54
중량
약 130 kg
주위온도
-20 ~ +40 ℃
습도
0 ~ 95 %
보호등급(장비)
1종 기기
외판프레임
1.6 mm
치수(높이)
1610 mm
치수(너비)
1120 mm
치수(깊이)
500 mm
안전/보호
스트링별 차단/퓨즈 보호, SPD 서지 보호, 접지단자 제공, 도어 인터록, 외함 방수·방진 구조(IP54).
시험/인증
KS 형식시험 및 인증, 출하 전 절연·기능 전수 검사, 현장 설치 기준 준수.
