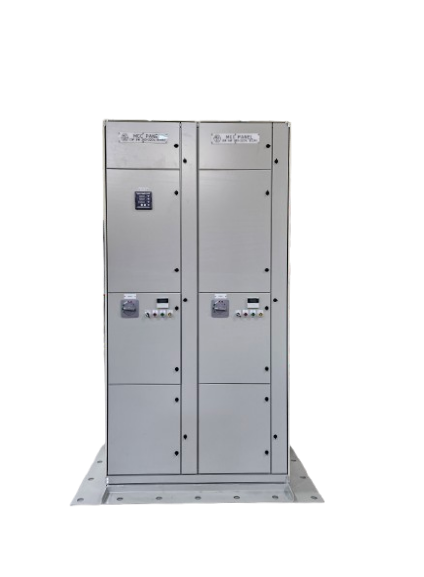

MS-MCC-DM-M800-D2 내진형 전동기 제어반
개요
MS-MCC-DM-M800-D2는 3상4선 600V, 220/380V, 800A, 42kA, 60Hz급 주배전을 위한 내진형 전동기 제어반입니다. 전동기제어반은 각종 전동기의 기동·정지·속도 제어 및 보호 기능을 수행하며, 효율적 운전과 설비 자동화를 위해 설계되어 생산성과 에너지 효율을 동시에 향상시킵니다.
시장
발전소, 플랜트, 산업 설비 및 공공 인프라의 전동기 제어용 설비로 폭넓게 적용되며, LS·H MND* 기반의 보호계전 기술과 내진 인증을 갖춘 고신뢰 장비입니다.
기능/호환
제어기반 모듈화 구조, MCC Drawer 구조, EOCR 보호계전 연동, 통합 감시/제어, ICT·G-PASS 인증 대응
주요 기능
• SPS·KHC1108:6572007 기반 Type Test 통과 · 내진 인증 시험 완료 · 손잡이 일체형 구조 · MCC Drawer 인출형 구조 · Safe-to-Close 및 Padlock 인터록 적용 · 유지보수 용이한 모듈화 설계
제품 규격
정격전압
600 V
정격내전압(상용주파 내전압 1분간)
6/22 kV
정격주파수
60 Hz
정격전류(주회로)
800 A
정격단시간내전류(1초)
25.2 kA
정격차단전류(순시)
88.2 kA
정격피크내전류(순시)
53 kA
방호등급
IP3X
제어전원
AC220 V
중량
약 600 kg
허용주위온도
-5 ~ +40 ℃
상대습도
45 ~ 85 %
설치고도
1000 m 이하
외함도장
분체도장 3.2T
치수(높이)
2410 mm
치수(너비)
2410 mm
치수(깊이)
600 mm
안전/인터록
전기/기계 이중 인터록, EOCR 연동 보호 기능, 도어 인터록, Rack-out 시 차단 금지, Padlock 잠금장치
시험/인증
KERI Type Test 기반, 내진 인증 시험, EOCR 보호계전 테스트 및 절연 내압 시험 통과
