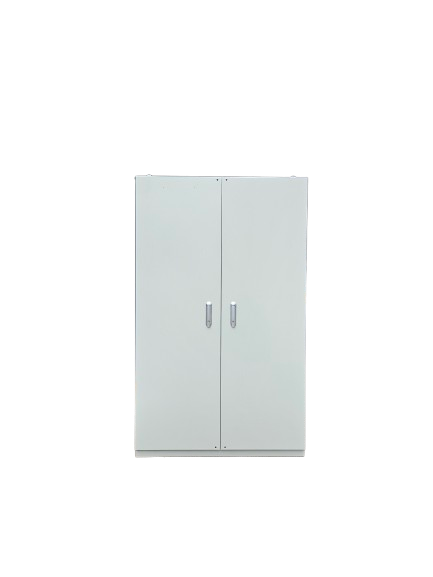

MS-DP-604 내진형 분전반
개요
MS-DP-604는 3상4선 600V(정격전격전압), 220/380V, 630A, 25kA, 60Hz의 주배전을 위한 내진형 분전반입니다. 분전반은 수배전반에서 받은 전력을 각 층 또는 구역으로 안정하게 배분하는 설비이며, 소형이면서 높은 신뢰성과 내구성을 갖춘 구조로 설계되어 전력을 내부 전자장비에 안정적으로 공급합니다.
시장
LS, H MND* 기반의 산업단지·빌딩·공공시설 분전용으로 폭넓게 적용되며, 내진 인증 및 ICT 제어 연동 시스템이 탑재된 고신뢰 장비입니다.
기능/호환
보호계전기 연동, 단위회로별 차단기 내장, 내진형 구조, 모듈화 배선구성, ICT 통합 감시 시스템 및 G-PASS 인증 대응
주요 기능
• SPS·KHC2104:06122001 기반 Type Test 통과 · 내진시험 인증 구조 · 손잡이 일체형 구조 · 전면 점검형 구조 · 단위회로별 MCCB 설치 및 유지보수 용이
제품 규격
정격전압
600 V
상용주파내전압(1분간)
2.5 kV
정격사용전압
220 / 380 V
정격주파수
60 Hz
정격전류(주회로)
630 A
정격단시간내전류(1초)
25 kA
정격차단전류(순시)
15 kA
정격피크내전류(순시)
52.5 kA
정격내전압(충격)
30 kA
방호등급
IP3X
중량
약 250 kg
허용주위온도
-5 ~ +40 ℃
상대습도
45 ~ 85 %
설치고도
1000 m 이하
외함도장
분체도장 3.2T
치수(높이)
1710 mm
치수(너비)
1000 mm
치수(깊이)
220 mm
안전/인터록
단위회로별 차단기 보호, 접지 체결 상태 감시, 도어 인터록, 전면 점검형 구조, 내진용 고정 구조체 적용
시험/인증
KERI Type Test 및 내진 인증 시험 완료, 절연 내압 시험 및 출하 전 기능 점검 통과
