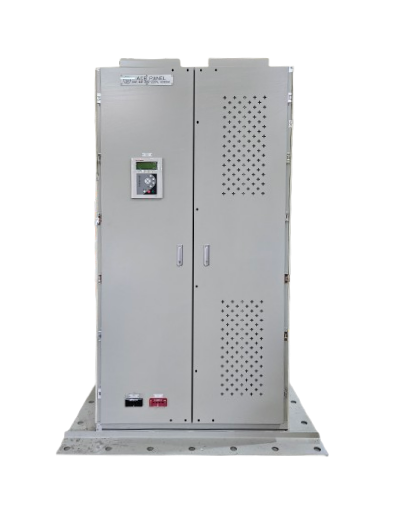

MS-LV-ACB-4000 내진형 저압 배전반
개요
MS-LV-ACB-4000은 3상4선(600V 정격전격전압), 220/380V, 4000A, 50/60Hz의 주배전을 위한 내진형 저압 배전반입니다. 고압 변압기를 통해 공급된 전력을 380/220V 수준으로 변환 후 공장이나 빌딩 부하에 분전하는 역할을 하며, ACB(차단기)와 보호계전기, 제어·감시 기능을 통해 효율적이고 안전한 전력 관리가 가능합니다.
시장
LS, H MND* 등 산업/플랜트 및 공공 인프라용 저압 배전 시스템 공급 경험을 기반으로 설계되었습니다.
기능/호환
보호계전기 연동, 원격 감시·제어, 내진형 구조, 절연도 강화형 설계, ICT 통합 모니터링 호환, G-PASS 인증 적용
주요 기능
• SPS·KEMC2101:0630201 기반 Type Test 통과 · 내진시험 인증 · 손잡이 일체형 구조 · 다중 인터록(전기/기계) · 안전한 Rack-in/Rack-out 구조 · DC110V 제어 전원 · 모듈화된 내장형 구조로 유지보수 용이
제품 규격
정격전압
600 V
정격내전압(상용주파 내전압 1분간)
6/25/6 kV
정격주파수
50/60 Hz
정격전류(주회로)
4000 A
정격단시간내전류(1초)
50 kA
정격차단전류(순시)
30 kA
정격피크내전류(순시)
105 kA
절연내력
63 kA/sec
방호등급
IP3X
제어전원
DC110 V
중량
약 2400 kg
허용주위온도
-5 ~ +40 ℃
상대습도
45 ~ 85 %
설치고도
1000 m 이하
외함도장
분체도장 3.2T
치수(높이)
2410 mm
치수(너비)
2410 mm
치수(깊이)
1880 mm
안전/인터록
전기/기계 이중 인터록, 접지 상태 감시, 도어 인터록, Rack-out 시 차단 금지, Padlock 안전장치
시험/인증
KERI Type Test 및 내진시험 통과, 공장 출하 전 절연내압 및 기능 시험 완료
