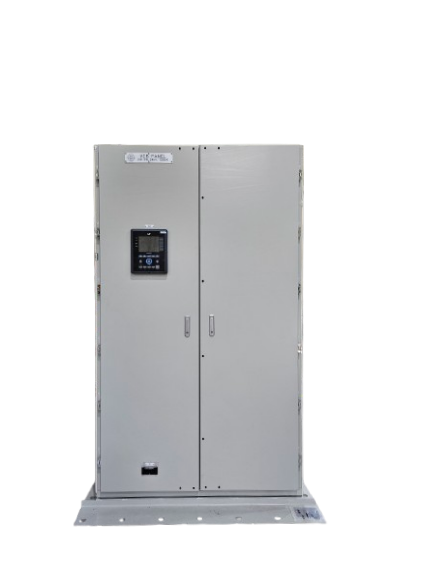

MS-EHV-VCB-12 내진형 고압 배전반
개요
MS-EHV-VCB-12는 24kV, 1250A, 25kA 급 주배전을 위한 내진형 고압 배전반입니다. 발전소, 변전소, 산업단지 및 대형 건물의 3.3~25.8kV 계통에서 안전하고 효율적인 전력 분배를 위해 설계되었으며, 차단기(VCB)·보호계전기 등 핵심 장치를 통해 과전류/단락/지락 사고를 예방하고 안정적인 전력공급을 보장합니다.
시장
LS, H MND* 등 보급된 인프라와의 적용 경험을 기반으로 발전·변전·산업플랜트·대형건물 주배전 설비
기능/호환
내진형 설계, 보호계전기 적용, 원격 감시/제어, 차단기 인출형 구조, ICT/통합감시 연동, 시험/검증(G-PASS 등) 대응
주요 기능
• Type Test(KERI 기준) 기반 설계 · 내진시험 인증 구조 · 다중 인터록(전기/기계) · 안전한 Rack-in/Rack-out · Safe-to-Close 및 Padlock 인터록 · 고신뢰 제어전원(DC110V) · 유지보수 용이한 모듈화 내부 배치
제품 규격
정격 전압
3.6 ~ 25.8 kV
정격 주파수
60 Hz
정격 전류(40°C)
1250 A
정격 차단 전류(단시간)
25 kA / 1 sec
정격 내전압(상용주파)
—
정격 서지내전압(BIL)
—
방호등급
IP3X
제어 전원
DC110 V
중량
약 1600 kg
허용 주위온도
−5 ~ +40 ℃
상대 습도
45 ~ 85 %
외곽 도장
분체도장 3.2T(예시)
치수(높이)
2410 mm
치수(너비)
2410 mm
치수(깊이)
2280 mm
안전/인터록
전기/기계 이중 인터록, 접지 체결 상태 감시, 도어 인터록, Rack-out 시 차단금지, Padlock 고정
시험/인증
KERI Type Test 기반, 내진 인증 시험, 공장 출하 전 기능 점검 및 절연 내압 시험
